Miniatiūrinis kvarcinis akselerometras

Šis miniatiūrinis kvarcinis pagreičio matuoklis yra didelio našumo{0}}standartinis vibracijos jutiklis, specialiai sukurtas kaip miniatiūrinis, aukštai{1}}temperatūrai-atsparus ir anti-seisminis akselerometras. Sukurtas taip, kad atitiktų griežtus sudėtingų pramonės ir inžinerijos scenarijų reikalavimus, šis gaminys pasižymi išskirtiniu visapusišku našumu, įskaitant išskirtinį pakartojamumą, patikimą paleidimo našumą, puikią aukštos-temperatūros toleranciją, stiprią anti-seisminę savybę ir ilgalaikį- veikimo patikimumą. Jo universalus dizainas leidžia sklandžiai pritaikyti tiek statinio pagreičio bandymus, tiek dinaminės vibracijos matavimus, todėl jis yra universalus ir nepakeičiamas jutiklis daugelyje laukų.

Miniatiūrinis kvarcinis pagreičio matuoklis pasižymi išskirtiniu integruotu dizainu, kuris sinergizuoja tris pagrindinius pranašumus: miniatiūrizavimą, atsparumą aukštai{0}}temperatūrai ir atsparumą vibracijai. Siekiant užtikrinti optimalų veikimą atšiauriomis sąlygomis, gaminyje įdiegta pažangi tiksli pakavimo technologija ir pritaikyta -sukurta speciali schema-, šie komponentai veikia kartu, kad padidintų konstrukcijos stabilumą, sumažintų išorinius trukdžius ir užtikrintų pastovų veikimą net ekstremaliomis sąlygomis. Gaminio išėjimo srovė išlaiko griežtą proporcingą ryšį su įvesties pagreičiu, suteikdama stabilų ir linijinį jutimo signalą, kuris yra didelio{5}}tikslumo matavimo pagrindas.

Naudotojams, ieškantiems pritaikyto tikslumo, šis pagreičio matuoklis siūlo lankstų veikimą: apskaičiuojant ir pasirinkus tinkamą atrankos rezistorių, naudotojai gali lengvai pasiekti didelio{0}}tikslumo išvestį, atitinkančią jų konkrečius bandymo reikalavimus, todėl nereikia atlikti sudėtingo antrinio kalibravimo ir pagerinti testavimo efektyvumą. Be to, siekiant dar labiau padidinti matavimo tikslumą aplinkoje, kurioje temperatūra svyruoja, naudotojo prašymu produktas palaiko integruoto temperatūros jutiklio integravimą. Šis pasirenkamas temperatūros jutiklis atlieka lemiamą vaidmenį kompensuojant poslinkį ir mastelio faktorių, efektyviai sumažindamas aplinkos temperatūros pokyčių poveikį matavimo rezultatams ir užtikrindamas nuoseklų tikslumą plačiame temperatūrų diapazone.

Produkte integruotas išskirtinis dizainas, kurio pagrindinis dėmesys skiriamas miniatiūrizavimui, aukštai{0}}temperatūrai ir atsparumui vibracijai, papildytą pažangia tikslios pakavimo technologija ir pritaikyta -sukurta speciali schema. Ši integruota konstrukcija efektyviai padidina konstrukcijos stabilumą, sumažina trukdžius iš sudėtingų gręžinių aplinkos (tokių kaip aukštas slėgis, korozinė medžiaga ir elektromagnetiniai trukdžiai) ir užtikrina pastovų veikimą ekstremaliomis sąlygomis. Kalbant apie veikimo principą, gaminio išėjimo srovė palaiko griežtą proporcingą santykį su įvesties pagreičiu, suteikdama stabilų ir linijinį jutimo signalą, kuris sudaro aukšto- tikslumo matavimo pagrindą. Naudotojai gali pasiekti aukšto-tikslumo išvestį apskaičiuodami ir pasirinkdami tinkamą atrankos rezistorių, o tai supaprastina darbą vietoje ir sumažina sudėtingo antrinio kalibravimo poreikį. Be to, naudotojo prašymu galima integruoti įmontuotą-temperatūrinį jutiklį, kuris naudojamas realaus-laiko poslinkiui ir mastelio faktoriaus kompensavimui-ši funkcija ypač svarbi gręžiant naftą, nes ji veiksmingai sumažina drastiškų aplinkos temperatūros svyravimų poveikį matavimo tikslumui ir užtikrina patikimą dinaminės temperatūros duomenų išvestį net sunkvežimių veikimo dinaminėje aplinkoje.

1. Miniatiūrinis mikrostruktūros dizainas

Pagreičio matuoklis, pritaikytas labai integruotai mikrostruktūrai, pasiekia itin lengvus kontūrus, o jo svoris yra mažesnis nei 25 gramai. Šis kompaktiškas ir lengvas dizainas sukurtas naudojant tikslią mikro-apdirbimo technologiją ir optimizuotą konstrukcijos išdėstymą, kuris ne tik efektyviai sumažina bendrą gaminio tūrį ir svorį, bet ir užtikrina jutiklio konstrukcijos tvirtumą bei stabilumą. Dėl miniatiūrinės funkcijos jis tinkamas montuoti erdvėje{5}}apribotose taikymo situacijose, pvz., gręžinių gręžimo antkakliuose, mažos- pramonės įrangos ir tiksliųjų matavimo prietaisų atveju, netrukdant normaliam pagrindinės įrangos veikimui, o tai palengvina lankstų diegimą ir integravimą.

2. Puikios temperatūros charakteristikos

Produktas pasižymi puikiomis temperatūros charakteristikomis, stabilus veikimas, pagrįstas visa -temperatūros vidutine verte. Remdamasi būdingu didelio-grynumo kvarcinio kristalo temperatūros stabilumu ir pažangia temperatūros kompensavimo technologija, jis gali veiksmingai slopinti temperatūros pokyčių poveikį matavimo tikslumui. Nesvarbu, ar žemoje-temperatūroje, ar aukštoje{5}}temperatūroje, jutiklio nulinis poslinkis, mastelio koeficientas ir kiti pagrindiniai veikimo rodikliai išlieka stabilūs, užtikrinant nuoseklius matavimo rezultatus visame darbinės temperatūros diapazone. Ši funkcija ypač svarbi taikant ekstremalios temperatūros aplinkoje, išvengiant matavimo klaidų, atsirandančių dėl temperatūros svyravimų, ir padedant pagrindą didelio- tikslumo duomenų rinkimui.

3. Puikus prisitaikymas prie aplinkos ir lanksčios išvesties parinktys

Jis puikiai prisitaiko prie aplinkos, gali stabiliai veikti atšiauriose aplinkose, tokiose kaip aukštas slėgis, stipri vibracija, elektromagnetiniai trukdžiai ir ėsdinančios terpės. Tvirtas pakuotės dizainas ir anti-trukdžių struktūra veiksmingai izoliuoja išorinį poveikį aplinkai ir užtikrina patikimą veikimą sudėtingomis darbo sąlygomis. Tuo pačiu metu gaminys siūlo lanksčias išvesties parinktis, kad atitiktų įvairius naudotojų poreikius: pasirenkama temperatūros išvesties funkcija gali vykdyti temperatūros stebėjimą ir grįžtamąjį ryšį realiuoju laiku, palengvindama tolesnį temperatūros kompensavimą ir duomenų taisymą; pasirenkamas analoginės išvesties režimas yra suderinamas su įvairiomis duomenų rinkimo sistemomis, leidžiančiu sklandžiai prisijungti prie įvairių tipų pagrindine įranga ir pagerinti gaminio universalumą bei pritaikomumą.

4. Nulinio dažnio nuolatinės srovės atsakas ir stipri anti{1}} trikdžių galimybė

Įrengtas nulinio dažnio nuolatinės srovės atsako galimybe, akselerometras gali tiksliai matuoti tiek statinio pagreičio, tiek dinaminės vibracijos signalus, matavimo dažnių diapazone nėra aklosios zonos. Ši funkcija leidžia prisitaikyti prie statinio padėties matavimo (pvz., grąžto padėties aptikimo gręžiant naftą) ir dinaminės vibracijos stebėjimo (pvz., įrangos vibracijos aptikimo), todėl galima atlikti du suderinamus statinių ir dinaminių būsenų matavimus. Be to, gaminys naudoja srovės išvesties režimą, kuris, palyginti su išvesties įtampa, pasižymi dideliu atsparumu-trukdymui. Jis gali efektyviai atsispirti elektromagnetiniams trukdžiams, signalo slopinimui ir išoriniam triukšmui sudėtingoje aplinkoje, užtikrinant, kad išvesties signalas būtų stabilus ir patikimas, o matavimo duomenys tikslūs ir teisingi.

5. Išsamūs našumo pranašumai: atsparumas aukštai temperatūrai, anti-seisminis, mažas triukšmas ir didelė raiška

Pagreičio matuoklis sujungia daugybę puikių našumo charakteristikų, visapusiškai pagerindamas jo pritaikomumą ir matavimo kokybę:

- Atsparumas aukštai temperatūrai: puikiai atsparus aukštai-temperatūrai, jis gali išlaikyti stabilų veikimą esant ypač aukštai{2}}temperatūrai, atitinkantis platų veikimo temperatūros diapazoną ir išvengti našumo pablogėjimo ar gedimo dėl aukštos temperatūros.

- Anti--Seisminis našumas: sustiprinta smūgius-sugerianti konstrukcija ir tvirta konstrukcija leidžia atlaikyti intensyvią nuolatinę vibraciją ir momentinį smūgį, todėl užtikrina stabilų našumą net esant didelės-vibracijos scenarijus, pvz., grąžto uolienų lūžimą gręžiant naftą.

- Mažas triukšmas: naudojant didelio-tikslumo kvarco jutimo elementus ir triukšmo mažinimo grandinės konstrukciją, gaminys efektyviai sumažina vidinį elektroninį triukšmą ir išorinį aplinkos triukšmą, užtikrina, kad išvesties signalas būtų švarus ir netrukdytų, ir pagerina matavimo duomenų signalo -ir-triukšmo santykį.

- Didelė skiriamoji geba: turi didelę matavimo skiriamąją gebą, kuri gali tiksliai užfiksuoti nedidelius pagreičio pokyčius, net mažus statinius pagreičius ar silpnus dinaminės vibracijos signalus, atitinkančius didelio-tikslumo matavimo poreikius įvairiose programose.

6. Platus darbinės temperatūros diapazonas

Produkto veikimo temperatūros diapazonas yra platus (-55–180 laipsnių), apimantis daugumą ekstremalių temperatūrų naudojimo scenarijų, nuo žemos-temperatūros lauko aplinkos iki aukštos-temperatūros gręžinių ar pramoninių aukštų{6}}temperatūrų darbo sąlygų. Šis platus temperatūros pritaikymo diapazonas kartu su puikiomis temperatūros charakteristikomis ir dideliu{7}}atsparumu temperatūrai leidžia akcelerometrui išlaikyti stabilų ir patikimą veikimą įvairiose temperatūrose, nereikalaujant papildomų temperatūros apsaugos priemonių, todėl labai išplečiamas jo taikymo sritis ir sumažėja diegimo vietoje sunkumų.

1. Pokrypio matavimas gręžiant alyvą

Kvarciniai akselerometrai, kaip pagrindinis jutiklis atliekant naftos gręžimo operacijas, atlieka nepakeičiamą vaidmenį matuojant pokrypį, ypač kryptinio gręžimo, gilaus gręžinio ir ypač gilaus{0}}gręžinio scenarijus. Jų unikalios eksploatacinės charakteristikos puikiai atitinka ekstremalią gręžinio aplinką, todėl užtikrinamas tikslus ir patikimas gręžinio padėties matavimas, kuris yra labai svarbus siekiant pagerinti gręžimo efektyvumą ir užtikrinti gręžimo saugumą.

Dėl atšiaurių gręžinių sąlygų (aukšta temperatūra iki 180 laipsnių, intensyvi vibracija, aukštas slėgis ir drastiški temperatūros pokyčiai), kvarciniai akselerometrai turi akivaizdžių pranašumų, palyginti su tradiciniais akselerometrais.

Puikus temperatūros stabilumas ir didelis{0}}atsparumas temperatūrai užtikrina stabilų matavimo tikslumą visame gręžinio temperatūros diapazone (-55–180 laipsnių), išvengiant duomenų iškraipymo dėl temperatūros svyravimų.

2. Tiksliųjų instrumentų ir įrangos vibracijos izoliacijos bandymas

Tikslieji instrumentai ir įranga (pvz., aviacijos ir kosmoso matavimo prietaisai, laboratoriniai analitiniai instrumentai ir didelio-tikslaus apdirbimo įranga) yra labai jautrūs išorinei vibracijai. Net mažos vibracijos gali turėti įtakos matavimo tikslumui, veikimo stabilumui ir tarnavimo laikui. Kvarciniai akselerometrai, pasižymintys mažu triukšmu, didele skiriamąja geba ir stipria anti-trukdžių savybe, idealiai tinka tokios įrangos vibracijos izoliacijos bandymams, padeda įvertinti vibracijos izoliacijos poveikį ir optimizuoti vibracijos izoliacijos dizainą.

Mažas triukšmas ir didelė skiriamoji geba gali tiksliai užfiksuoti mažus vibracijos signalus (net ir silpną vibraciją žemiau µg lygio), užtikrinant bandymo duomenų tikslumą ir išsamumą, o tai labai svarbu norint įvertinti subtilų tiksliųjų instrumentų vibracijos izoliavimo poveikį.

Puikus dažnio atsako diapazonas (apimantis žemo-dažnio ir aukšto{1}}dažnio vibraciją) gali stebėti ir statinę, ir dinaminę vibraciją, prisitaikydamas prie skirtingų tiksliųjų prietaisų vibracijos izoliacijos bandymo reikalavimų.

Tipo išorinis brėžinys (apvalus)

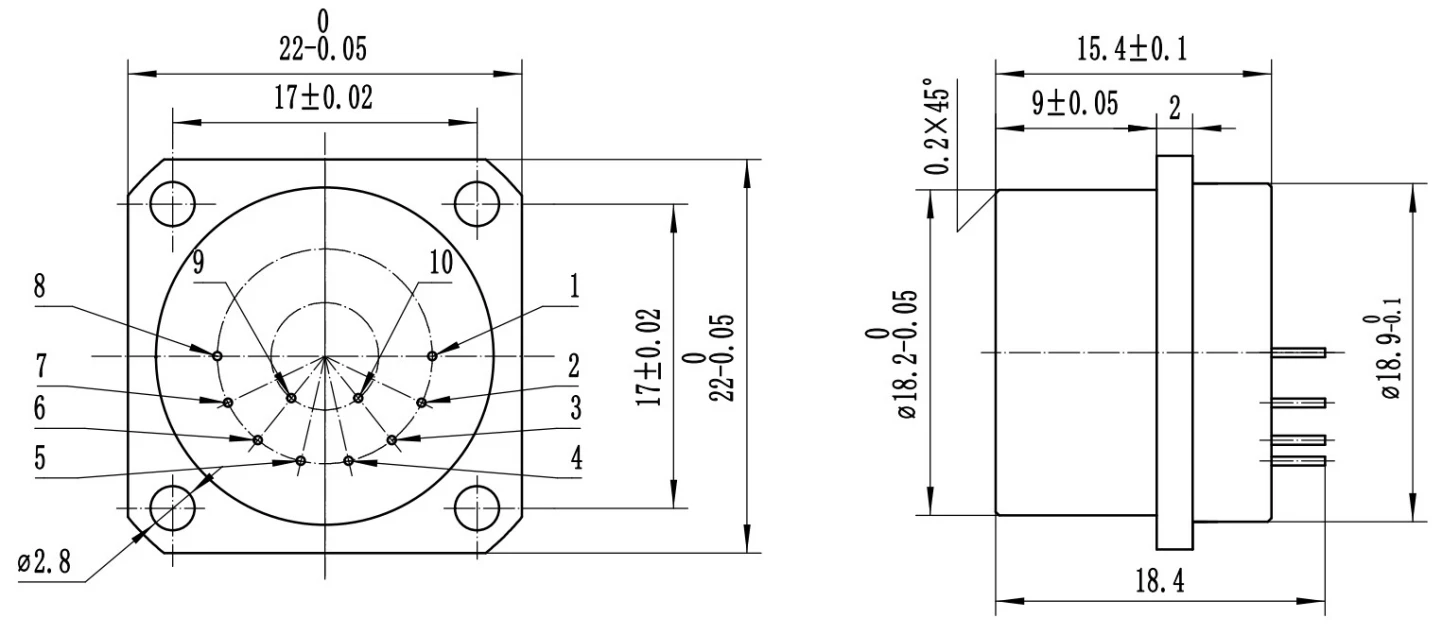

B tipo išorinis brėžinys (kvadratas)

Didelis tikslumas ir puikus pakartojamumas:Nulinio poslinkio pakartojamumas < 200 µg, mastelio faktoriaus pakartojamumas < 150 ppm ir tik 3,05 µg poslinkio nestabilumas, todėl jis gali tiksliai fiksuoti net nedidelius pagreičio pokyčius, užtikrinant nuoseklius ir patikimus matavimo duomenis atliekant ilgalaikį veikimą.

Puikus temperatūros stabilumas:Įrengtas pažangiosios temperatūros kompensavimo technologija, kartu su būdingu kvarco kristalo temperatūros stabilumu, gaminys išlaiko stabilų veikimą visame darbinės temperatūros diapazone (-55–180 laipsnių). Temperatūros koeficientas yra optimalus<50μg/℃, effectively avoiding measurement errors caused by temperature drift, which is crucial for extreme temperature scenarios such as oil drilling downholes.

Aukšta temperatūra ir anti{0}}seisminis našumas:Gaminys gali atlaikyti platų -55–180 laipsnių darbinės temperatūros diapazoną (pritaikomas iki 200 laipsnių pagal itin gilių šulinių scenarijus) ir sukurtas su sustiprinta smūgius{10}}sugeriančia struktūra, galinčia atlaikyti nenutrūkstamą atsitiktinę 25 g (RMS, 10–2000 min.) smūgio vibraciją. 1000g/0,5ms. Jis puikiai pritaikytas intensyviai vibracijai ir aukštos temperatūros aplinkai gręžiant gręžinius.

Miniatiūrinis ir lengvas integravimas:Dėl mikro-konstrukcijos gaminio kontūro dydis yra ypač lengvas (svoris Mažiau nei 25 gramai arba lygus jai), kurį galima lengvai montuoti erdvėje-suvaržytoje įrangoje, pvz., gręžimo antkakliuose, MWD sistemose ir tiksliuose prietaisuose, netrukdant normaliam pagrindinės įrangos darbui. Standartizuota sąsajos konstrukcija taip pat palengvina sklandų integravimą su įvairiomis duomenų rinkimo sistemomis ir pagrindine įranga

Stiprus anti{0}}trukdymas ir atsparumas korozijai:Pritaikius dabartinį išvesties režimą, gaminys turi stiprią anti-elektromagnetinių trukdžių savybę, kuri gali veiksmingai atsispirti signalo susilpnėjimui ir išoriniam triukšmui sudėtingoje aplinkoje. Pažangi tiksli keraminė pakuotė ne tik padidina konstrukcijos tvirtumą, bet ir užtikrina puikų atsparumą korozijai ir aukštą -slėgį (iki 100 MPa), prisitaiko prie korozinių medžiagų, tokių kaip gręžimo skystis gręžiant alyvą.

Lanksčios išvesties parinktys:Gaminys palaiko pasirenkamus temperatūros išvesties ir analoginės išvesties režimus. Pasirenkamas įtaisytas-temperatūros jutiklis gali vykdyti temperatūros stebėjimą ir grįžtamąjį ryšį realiuoju laiku, palengvindamas tolesnį temperatūros kompensavimą ir duomenų taisymą; Analoginis išvesties režimas yra suderinamas su įvairiomis duomenų rinkimo sistemomis, todėl pagerinamas gaminio universalumas.

Pritaikytas pritaikymas:Atsižvelgdami į konkrečius naudotojų poreikius, galime pritaikyti gaminio atsparumo temperatūrai klasę, matavimo diapazoną, dydį ir montavimo metodą, puikiai atitinkančius unikalius skirtingų taikymo scenarijų reikalavimus (pvz., itin{0}}gili gręžinio gręžimas, didelio-tikslumo prietaisų bandymas).

1. Pagrindinis principas: pjezoelektrinis kvarco kristalo poveikis

Aukšto -grynumo kvarcinis kristalas turi taisyklingą kristalinę struktūrą. Kai išorinis pagreitis veikia kristalą, jis sukuria inercinę jėgą, sukeldamas elastingą kvarco kristalo deformaciją. Ši deformacija skatina kristalą sukelti poliarizacijos reiškinį, jo paviršiuje sukuria teigiamus ir neigiamus krūvius -tai pjezoelektrinis efektas. Sukurto krūvio dydis yra griežtai proporcingas inercinei jėgai (taigi ir išmatuotam pagreičiui), padėdamas pamatą kiekybiniam matavimui.

2. Darbo procesas

- Kai jutiklis veikia pagreitį, vidinį kvarco jutimo elementą veikia inercinė jėga, dėl kurios atsiranda elastinė deformacija.

- Deformuotas kvarco kristalas sukuria pjezoelektrinį krūvį, proporcingą pagreičio dydžiui.

- Integruota-skirtoji grandinė silpną pjezoelektrinį krūvį paverčia stabiliu srovės signalu (srovės išvesties režimu), kuris turi stiprią anti-trukdžių savybę.

- Išėjimo srovė yra tiesiškai susijusi su įėjimo pagreičiu; naudotojai gali gauti didelio-tikslumo pagreičio duomenis suderinę atitinkamą atrankos rezistorių.

3. Pagrindinis papildomas mechanizmas

Siekiant užtikrinti matavimo tikslumą ekstremaliose aplinkose, integruotas pasirenkamas įtaisytas{0}} temperatūros jutiklis. Jis stebi aplinkos temperatūrą realiu laiku ir atlieka poslinkio bei mastelio faktoriaus kompensavimą, efektyviai slopindamas temperatūros poslinkio poveikį pjezoelektriniam kvarco kristalo efektui, užtikrindamas stabilų veikimą visame darbinės temperatūros diapazone.

1 klausimas: koks yra pagrindinis kvarcinių akselerometrų pranašumas, palyginti su silicio{1}}pagreičio matuokliais?

A1: Pagrindinis pranašumas yra puikios fizinės kvarco kristalo savybės-maža vidinė trintis, ypač maža histerezė{2}} ir puikus temperatūros stabilumas. Jis turi didesnį matavimo tikslumą (nulinio poslinkio pakartojamumas < 200 µg), geresnį pakartojamumą ir didesnį atsparumą temperatūros pokyčiams, o tai labiau tinka didelio tikslumo ir ekstremalių temperatūrų scenarijams (pvz., naftos gręžimo gręžiniams).

2 klausimas: koks yra kvarcinio akselerometro veikimo temperatūros diapazonas ir kaip užtikrinti stabilumą aukštos / žemos temperatūros aplinkoje?

A2: standartinis darbinės temperatūros diapazonas yra -55–180 laipsnių (pritaikoma iki 200 laipsnių). Jis remiasi būdingu kvarcinio kristalo temperatūros stabilumu ir įmontuota -temperatūrų kompensavimo technologija (pasirenkamas temperatūros jutiklis), kad realiuoju laiku būtų atlikta poslinkio ir mastelio faktoriaus kompensacija, veiksmingai slopinant temperatūros pokyčių įtaką matavimo tikslumui.

3 klausimas: kaip sureguliuoti matavimo tikslumą? Ar vartotojai gali jį valdyti savarankiškai?

A3: gaminio išėjimo srovė yra tiesiškai proporcinga įėjimo pagreičiui. Naudotojai gali pasiekti didelio-tikslumo išvestį apskaičiuodami ir pasirinkę tinkamą atrankos rezistorių, kurį paprasta valdyti ir kurį galima atlikti nepriklausomai be sudėtingo antrinio kalibravimo.

4 klausimas: ar tai veikia elektromagnetiniai trukdžiai? Kaip to išvengti?

A4: gaminys naudoja dabartinį išvesties režimą, kuris turi stiprią anti-elektromagnetinių trukdžių savybę. Be to, sustiprinta pakuotė gali izoliuoti išorinius elektromagnetinius signalus; Naudodami nedėkite jo šalia didelės-galios elektromagnetinės įrangos, kad toliau užtikrintumėte signalo stabilumą.
